L’installation de vannes d’isolement en des points appropriés du circuit d’eau permet de faciliter la maintenance et la réparation d’un système d’eau réfrigérée. Les vannes d’isolement peuvent éliminer la nécessité de purger l’ensemble du système pour effectuer certaines tâches de maintenance.

Il est important de tenir compte des points suivants :

• Les vannes d’isolement ne doivent pas être utilisées pour réguler le débit d’eau.

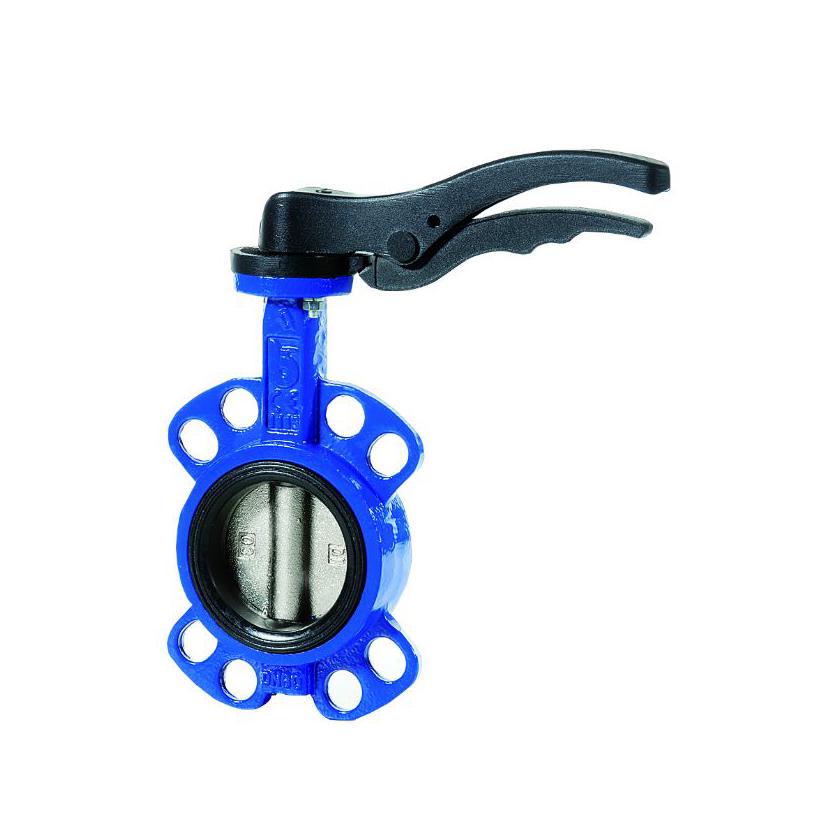

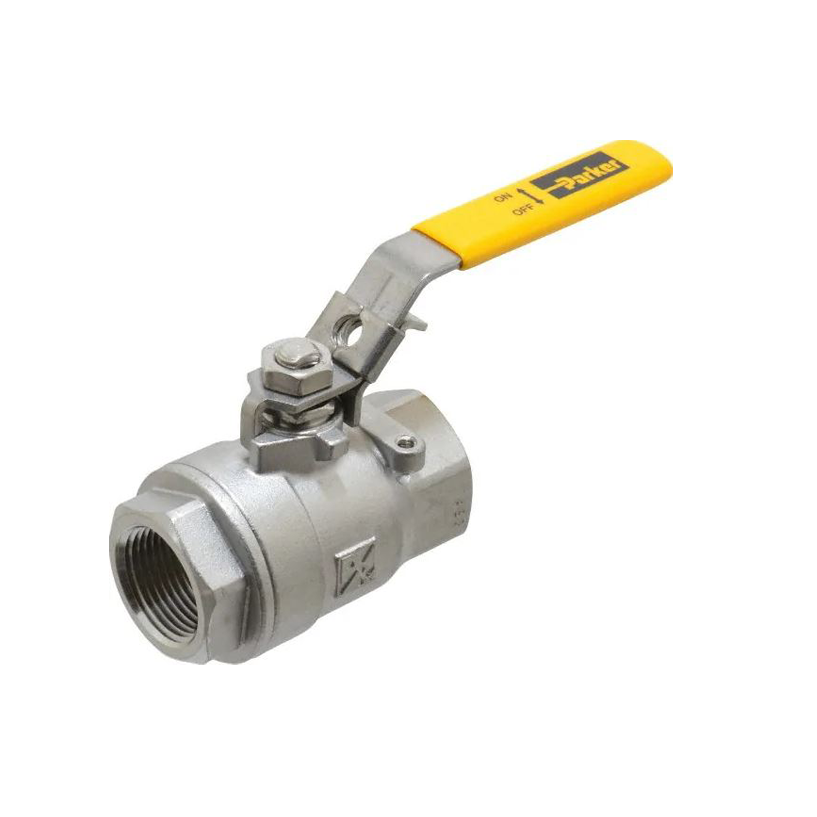

Des vannes d’arrêt, des vannes papillon et des vannes à bille sont fréquemment utilisées à des fins d’isolement.

Les vannes de régulation de débit sont importantes dans le circuit d’eau. Elles sont notamment utilisées pour :

• Contrôler le débit dans le processus.
• Équilibrer le débit via la dérivation.
• Assurer que la pompe fonctionne au maximum de ses performances.

Les vannes de régulation sont généralement des vannes d’arrêt et des vannes de régulation doubles.

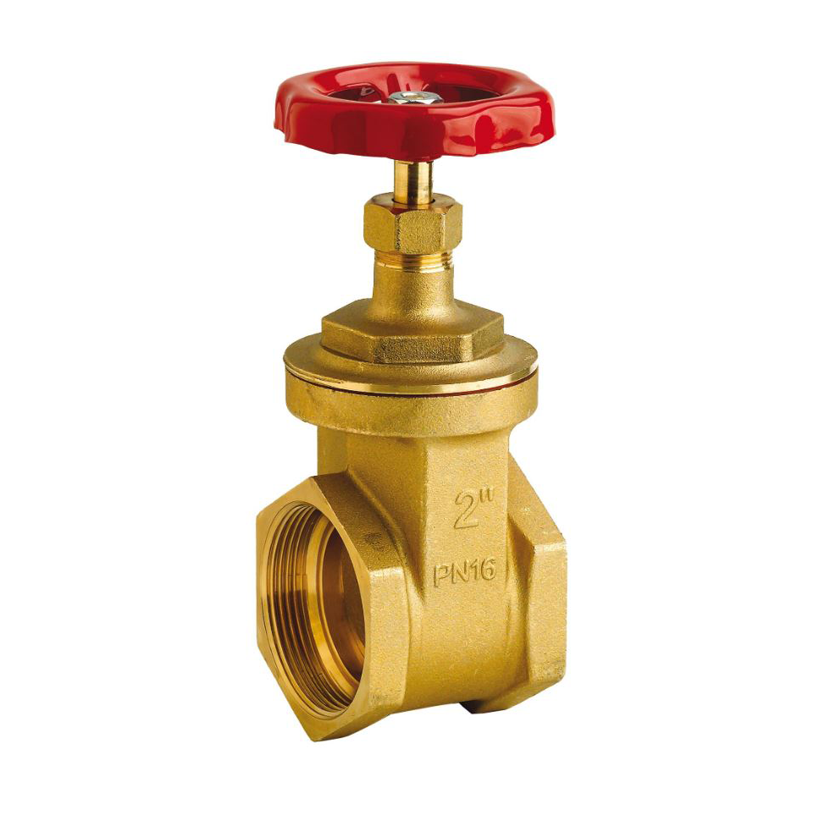

Vanne d’arrêt

La vanne d’arrêt est une option économique pour les systèmes avec des canalisations d’un diamètre jusqu’à 1,5” (38 mm). L’inconvénient de ce type de vanne est lié au bruit et à la précision limitée du contrôle du débit.

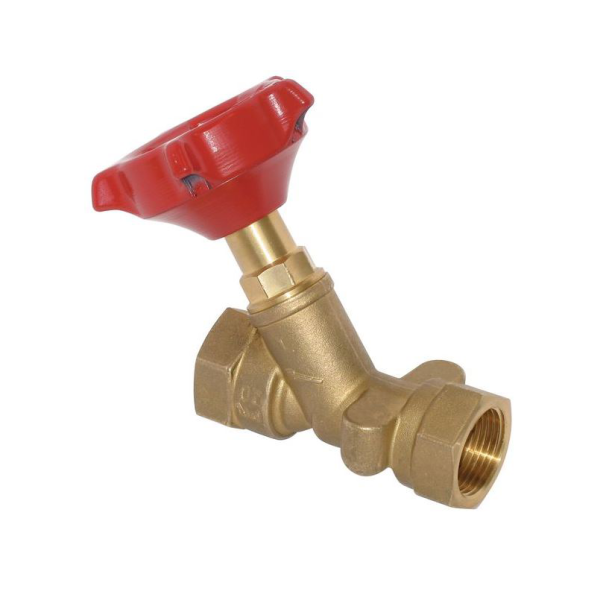

Vanne de régulation double

Ce type de vanne constitue une option plus précise. Il permet un ajustement linéaire sur toute la plage de débits.

L’installation de manomètres à eau dans le circuit de refroidissement peut être une option économique facilitant :

• La configuration et l’équilibrage du débit du système. Cela est important lorsque le débit est réparti entre plusieurs applications ou lorsque plusieurs refroidisseurs sont installés.
• Le contrôle visuel simple et rapide du débit dans un système en fonctionnement. Les changements de pression inattendus ou les mesures basses/hautes peuvent indiquer un problème au niveau du système.

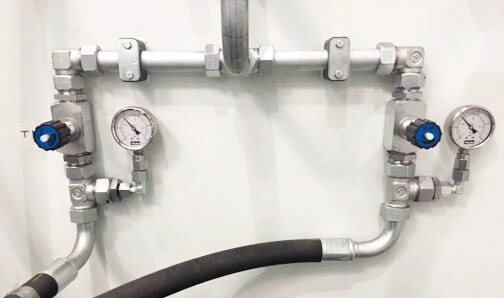

La photographie ci-dessous démontre comment les manomètres peuvent faciliter la configuration d’un débit approprié en différents points d’utilisation.

Une bonne pratique consiste à installer un dispositif de filtrage dans le circuit d’eau pour protéger le refroidisseur et le processus. La contamination peut pénétrer dans le circuit d’eau en divers endroits. Une maintenance insuffisante, l’absence de rinçage, l’utilisation d’eau sale ou de glycol de mauvaises qualités, ou un processus polluant sont des exemples de facteurs de contamination du système.

Un filtre à eau est généralement installé à l’entrée du processus. Les principaux types de filtres utilisés dans un circuit d’eau sont les suivants :

CARTOUCHE

PANIER

TAMIS

Le type de filtre sélectionné pour un circuit d’eau est généralement déterminé par les facteurs suivants :

• Diamètre de la canalisation.
• Matériau de la canalisation.
• Degré de filtrage requis (les niveaux potentiels de contamination du processus sont élevés).

Les clapets anti-retour sont souvent utilisés dans les systèmes où plusieurs refroidisseurs alimentent un collecteur commun ou une conduite de ceinture. Dans ces cas, le débit autour du circuit d’eau doit être soigneusement géré. Le clapet anti-retour empêche le refoulement de l’eau vers le refroidisseur et facilite l’équilibrage global du système.

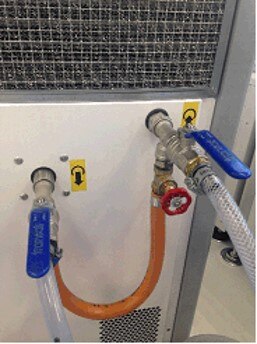

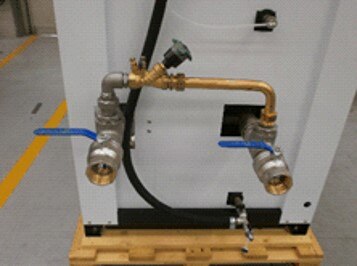

Une dérivation manuelle doit être installée lorsque le débit requis par le processus est inférieur au débit nominal de la pompe du refroidisseur. Le débit excessif est envoyé dans la dérivation grâce aux vannes de régulation de débit. La dérivation manuelle est essentielle pour assurer un fonctionnement fiable du processus et du refroidisseur.
