Die Installation von Absperrventilen an geeigneten Punkten im Wasserkreislauf kann die Wartung und Reparatur eines Kaltwassersystems erleichtern. Absperrventile können es überflüssig machen, das gesamte System zu entleeren, um bestimmte Wartungsaufgaben durchzuführen.

Es ist wichtig, Folgendes zu beachten:

• Absperrventile sollten nicht verwendet werden, um den Wasserfluss zu regeln.

Für Absperrzwecke werden in der Regel Schieberventile, Drosselventile und Kugelhähne verwendet.

Ein manueller Bypass sollte installiert werden, wenn der für den Prozess erforderliche Durchfluss niedriger als der Nenndurchfluss der Kaltwassersatzpumpe ist. Der überschüssige Durchfluss wird durch Justierung der Durchflussregelventile durch den Bypass geleitet. Der manuelle Bypass ist unerlässlich, um den zuverlässigen Betrieb des Prozesses und des Kaltwassersatzes sicherzustellen.

Die Installation von Wasserdruckmessern im Kühlkreis kann eine kostengünstige Option darstellen, die Folgendes unterstützt:

• Einstellung und Ausgleich des Systemdurchflusses. Dies ist wichtig, wenn der Durchfluss auf mehrere Anwendungen verteilt wird oder mehrere Kaltwassersätze installiert sind.
• Bietet ein einfaches und schnelles Mittel zur visuellen Kontrolle des Durchflusses in einem laufenden System. Unerwartete Druckveränderungen oder niedrige/hohe Messwerte können auf ein potenzielles Problem im System hinweisen.

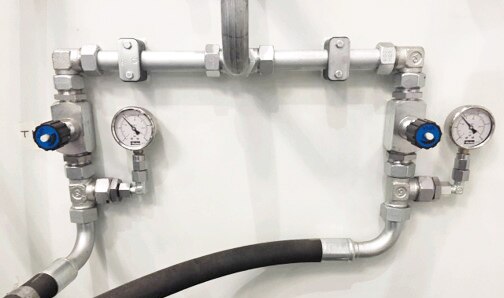

Die folgende Abbildung zeigt, wie Manometer die Gewährleistung eines adäquaten Durchflusses an mehrere Verwendungsstellen unterstützen können.

Die Durchflussregelventile erfüllen im Wasserkreislauf mehrere wichtige Funktionen:

• Regelung des Flusses zum Prozess.
• Ausgleich des Flusses durch die Bypassleitung.
• Sicherstellen, dass die Pumpe gemäß ihrer optimalen Leistungskurve arbeitet.

Gängige Optionen für Durchflussregelventile sind Schieberventile und Strangregulierventile.

Schieberventil

Schieberventile bieten eine kostengünstige Option für Systeme mit einem Rohrdurchmesser von bis zu 1,5″ (38 mm). Nachteile von Schieberventilen sind das laute Betriebsgeräusch und die eingeschränkte Genauigkeit der Durchflussregelung.

Strangregulierventil

Eine präzisere Option ist ein Strangregulierventil. Dieser Ventiltyp bietet eine lineare Einstellung über den gesamten Durchflussbereich.

Es gilt als gute Praxis, Filter im Wasserkreislauf zu installieren, um sowohl den Kaltwassersatz als auch den Prozess zu schützen. Verunreinigungen können über mehrere Wege in den Wasserkreislauf gelangen. Mangelhafte Wartung, kein Spülverfahren, Verwendung von verschmutztem Wasser oder minderwertigem Glykol und ein Prozess mit hohem Schmutzaufkommen sind nur einige Beispiele dafür, wie ein System kontaminiert werden kann.

Ein Wasserfilter wird in der Regel am Einlass zum Prozess installiert. Die gängigsten Filtertypen, die in einem Wasserkreislauf verwendet werden, sind:

PATRONE

SAUGKORB

SIEB

Welcher Filtertyp für einen Wasserkreislauf verwendet wird, hängt in der Regel von folgenden Faktoren ab:

• Rohrdurchmesser.
• Material der Rohrleitungen.
• Erforderlicher Filtrationsgrad (Wird es im Prozess potenziell zu starker Kontamination kommen?).
