NITROSource PSA und NITROSource Compact bieten eine sehr sichere, kostengünstige und bequeme Quelle für gasförmigen Stickstoff.
Bei der Systemauslegung und -installation sind einige Punkte zu beachten, um einen störungsfreien Betrieb und eine lange Lebensdauer zu gewährleisten.
Komplette Installationsanweisungen bitte den Bedienungsanleitungen entnehmen.
OFAS- oder OVR Aktivkohleadsorber empfohlen und für den Betrieb über 35°C erforderlich.
|

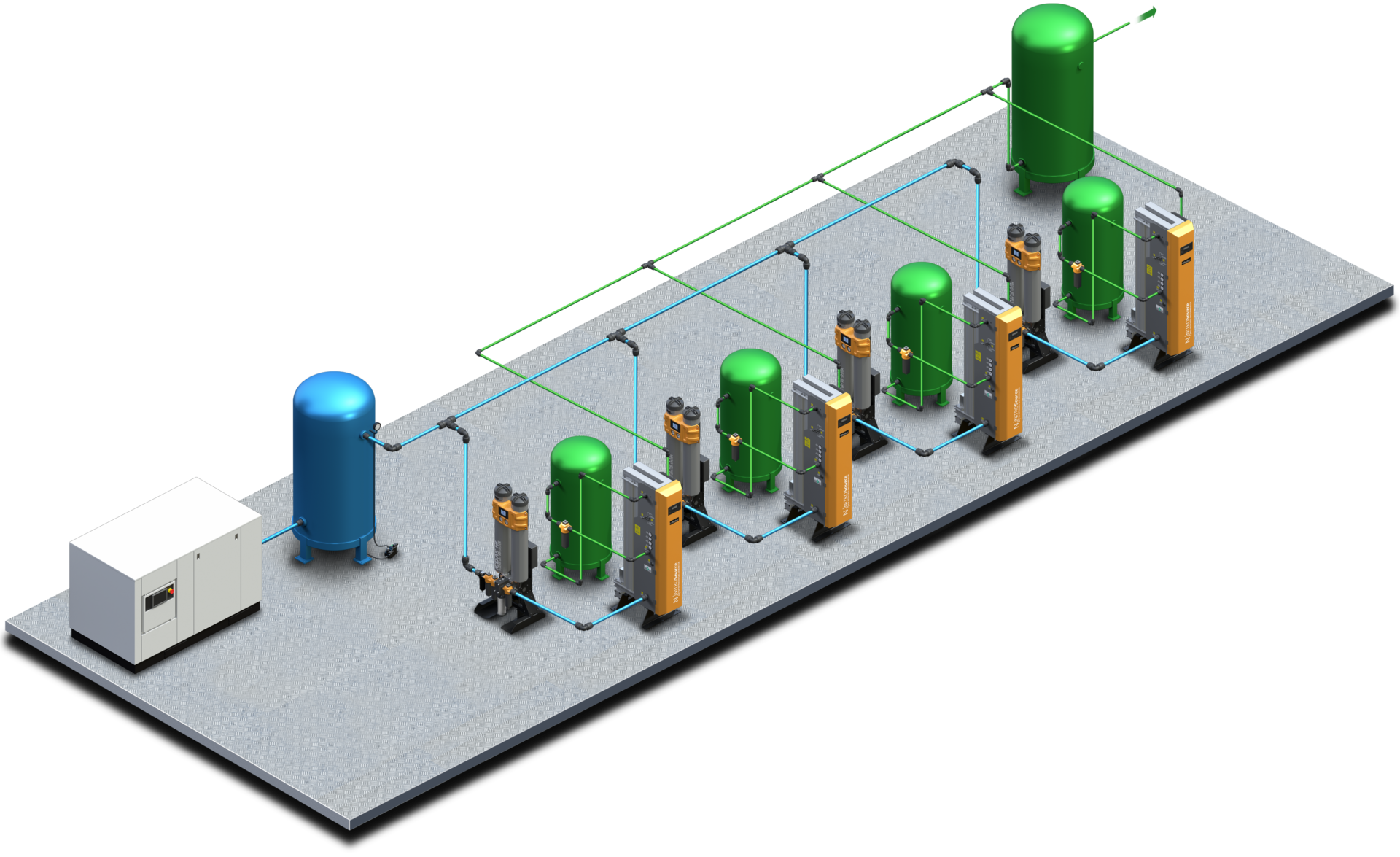

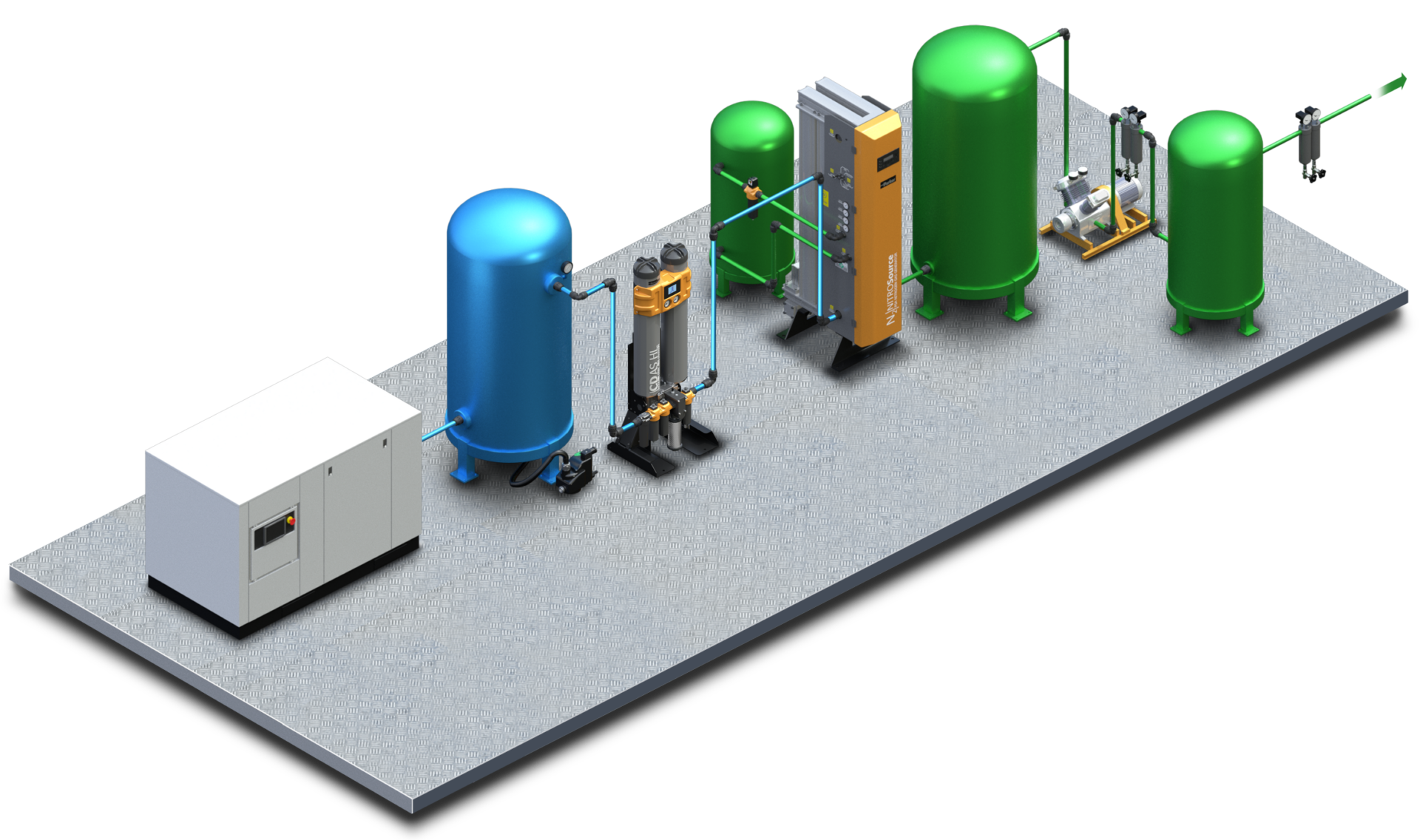

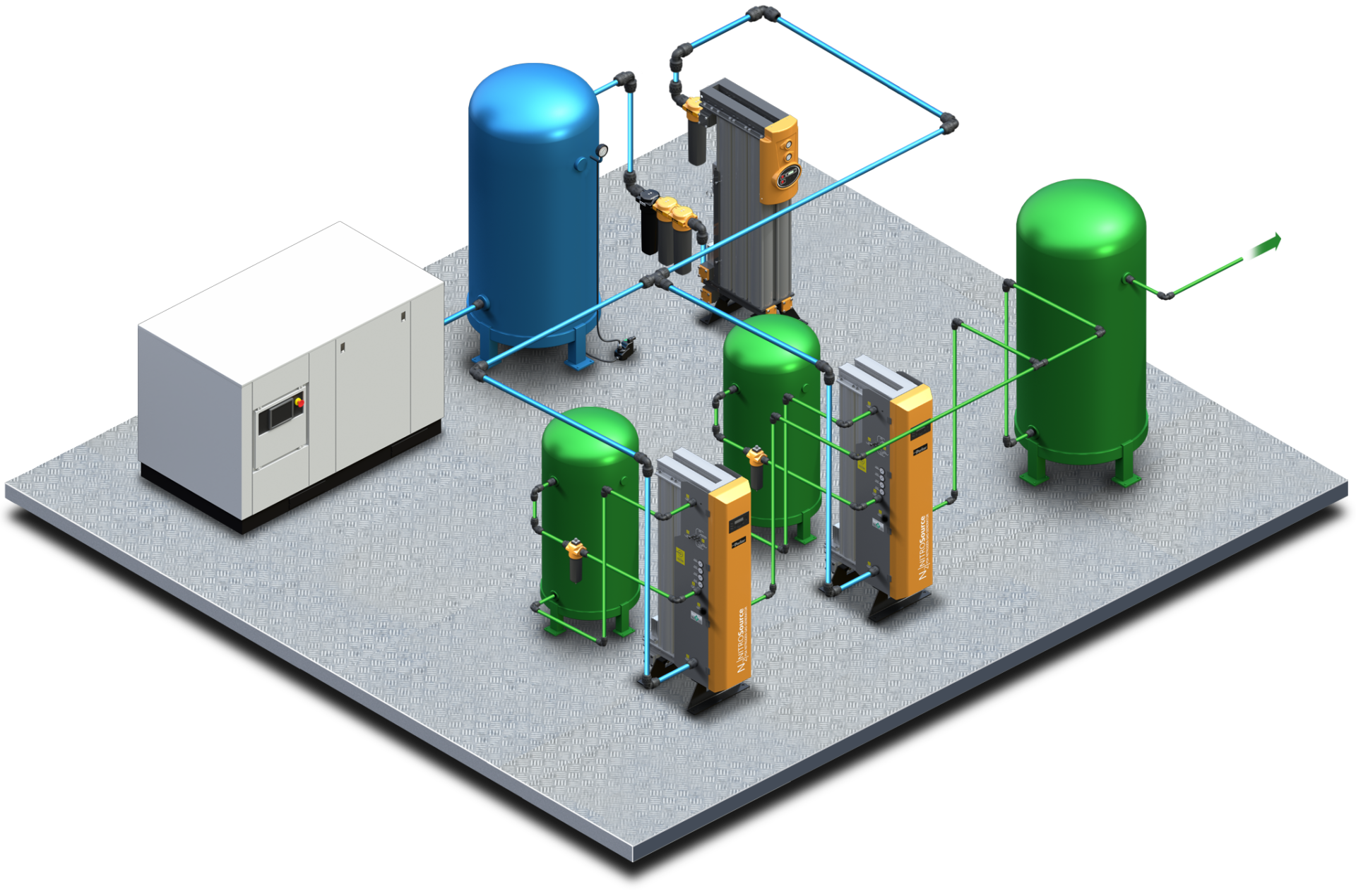

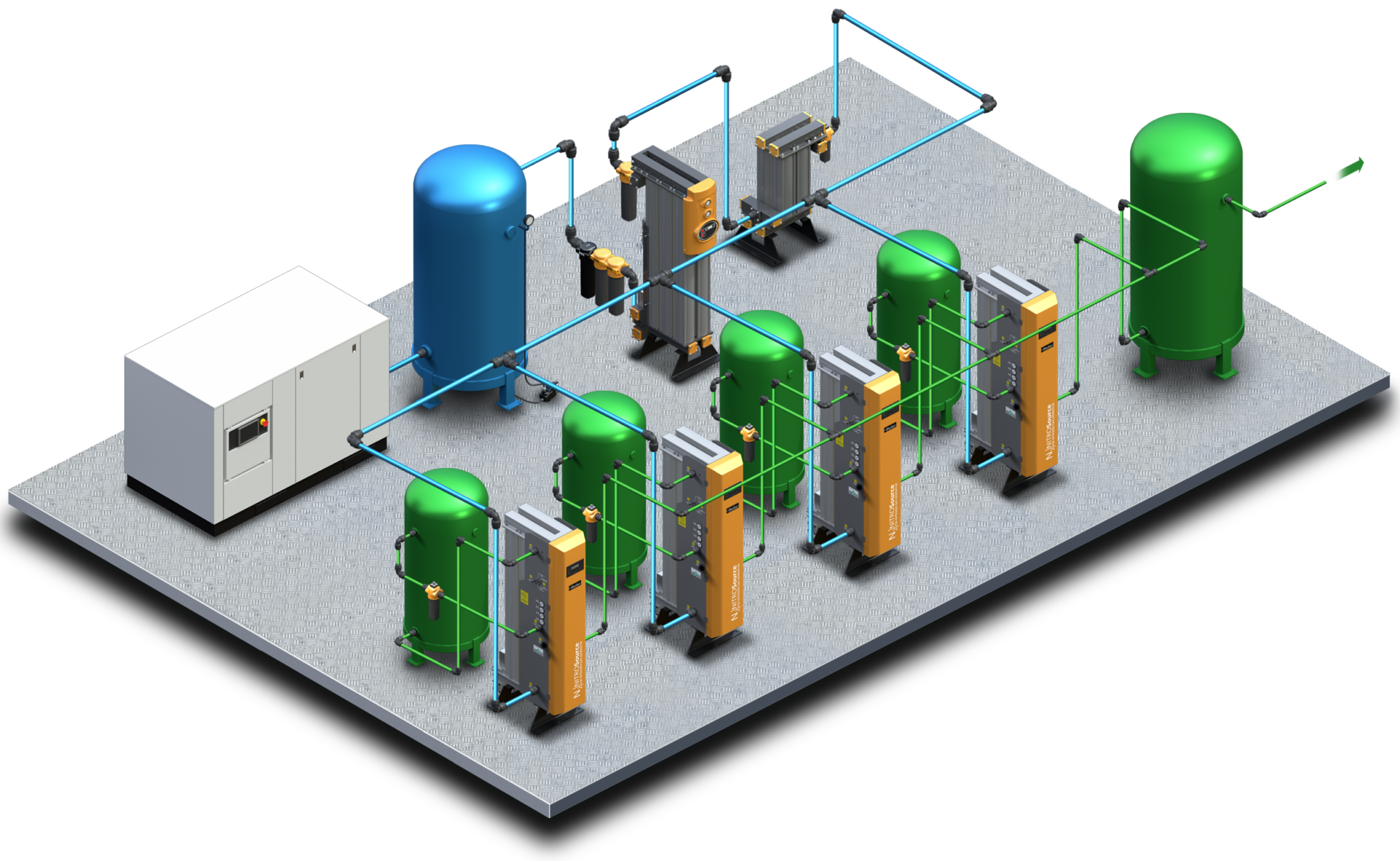

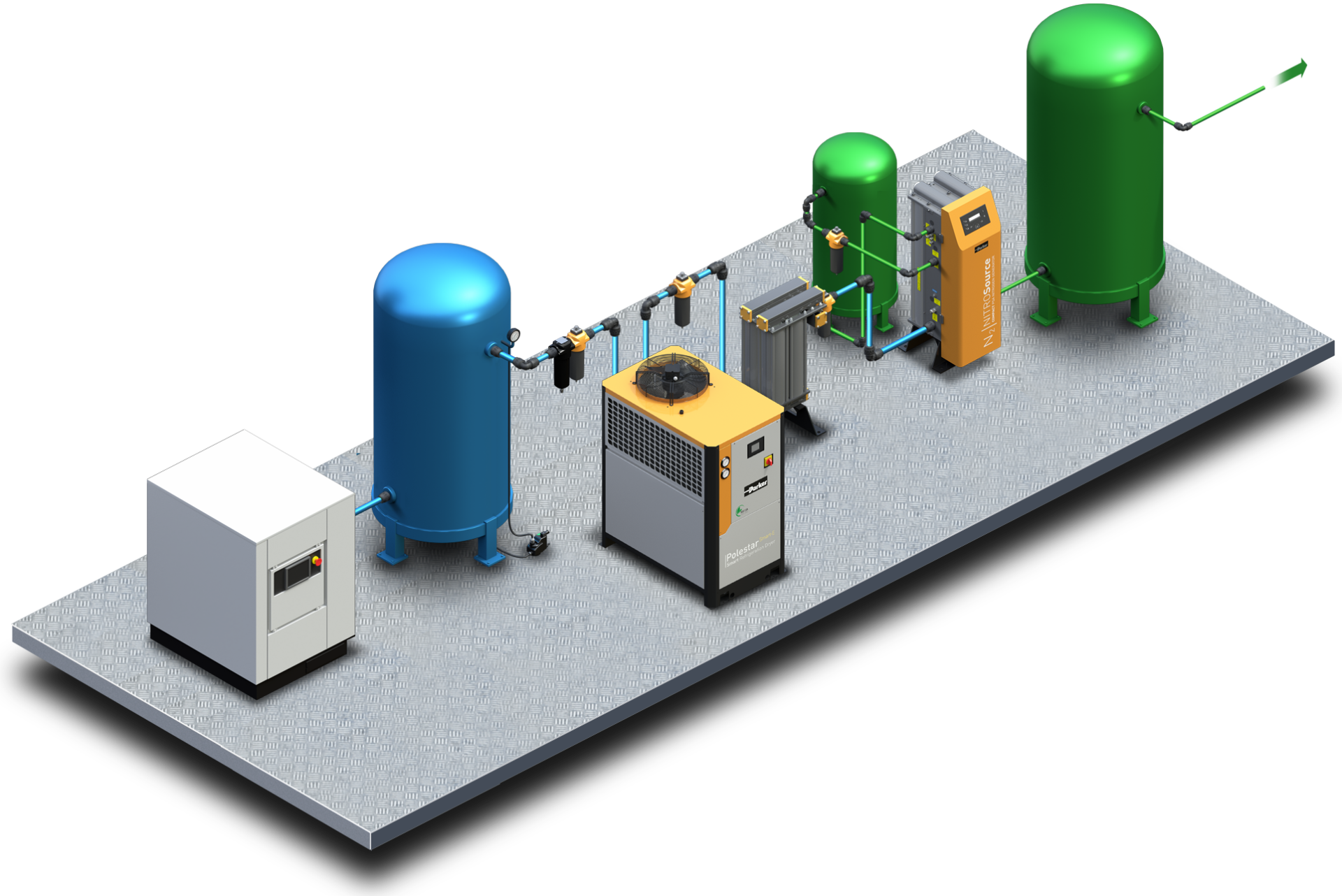

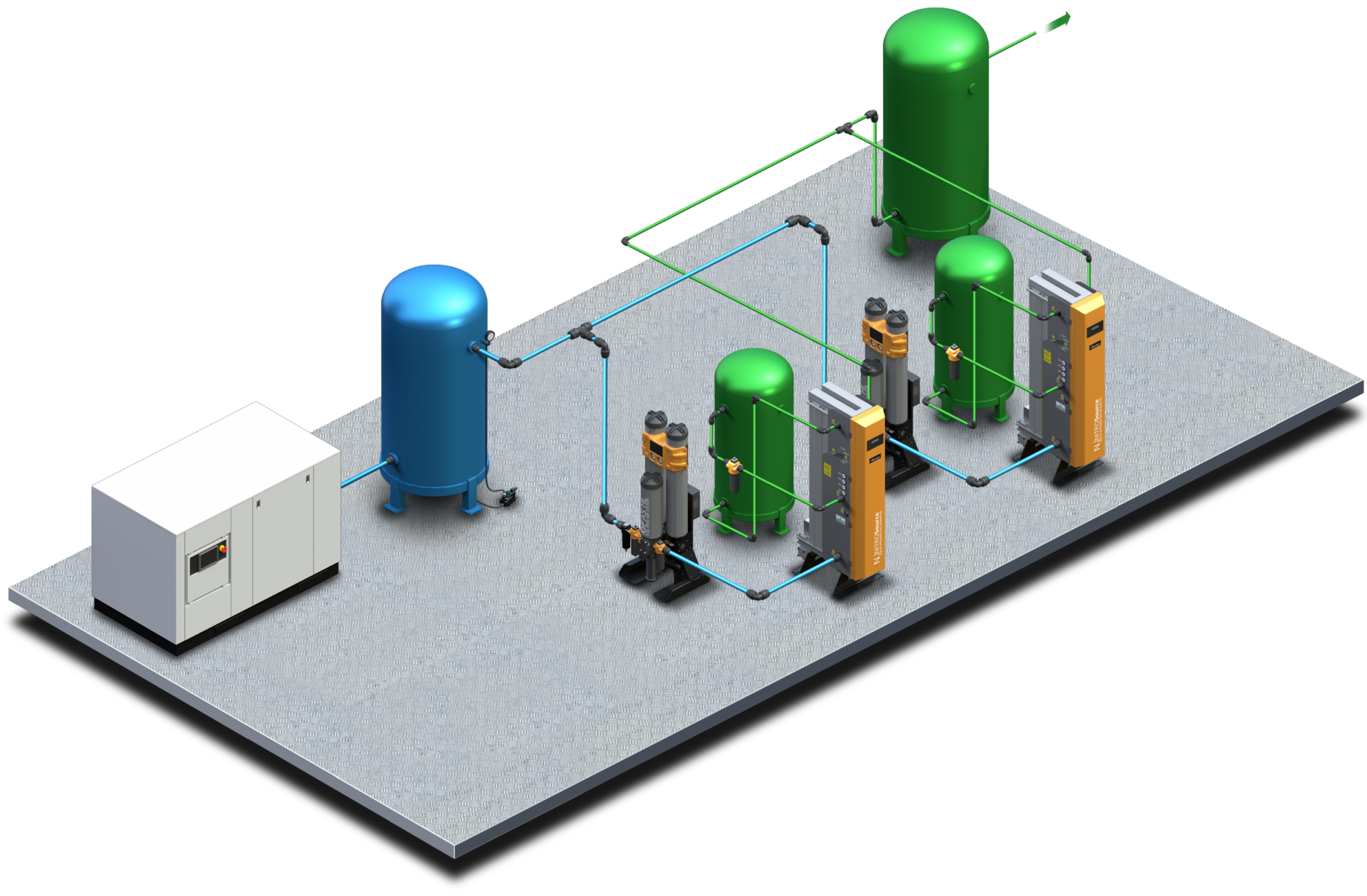

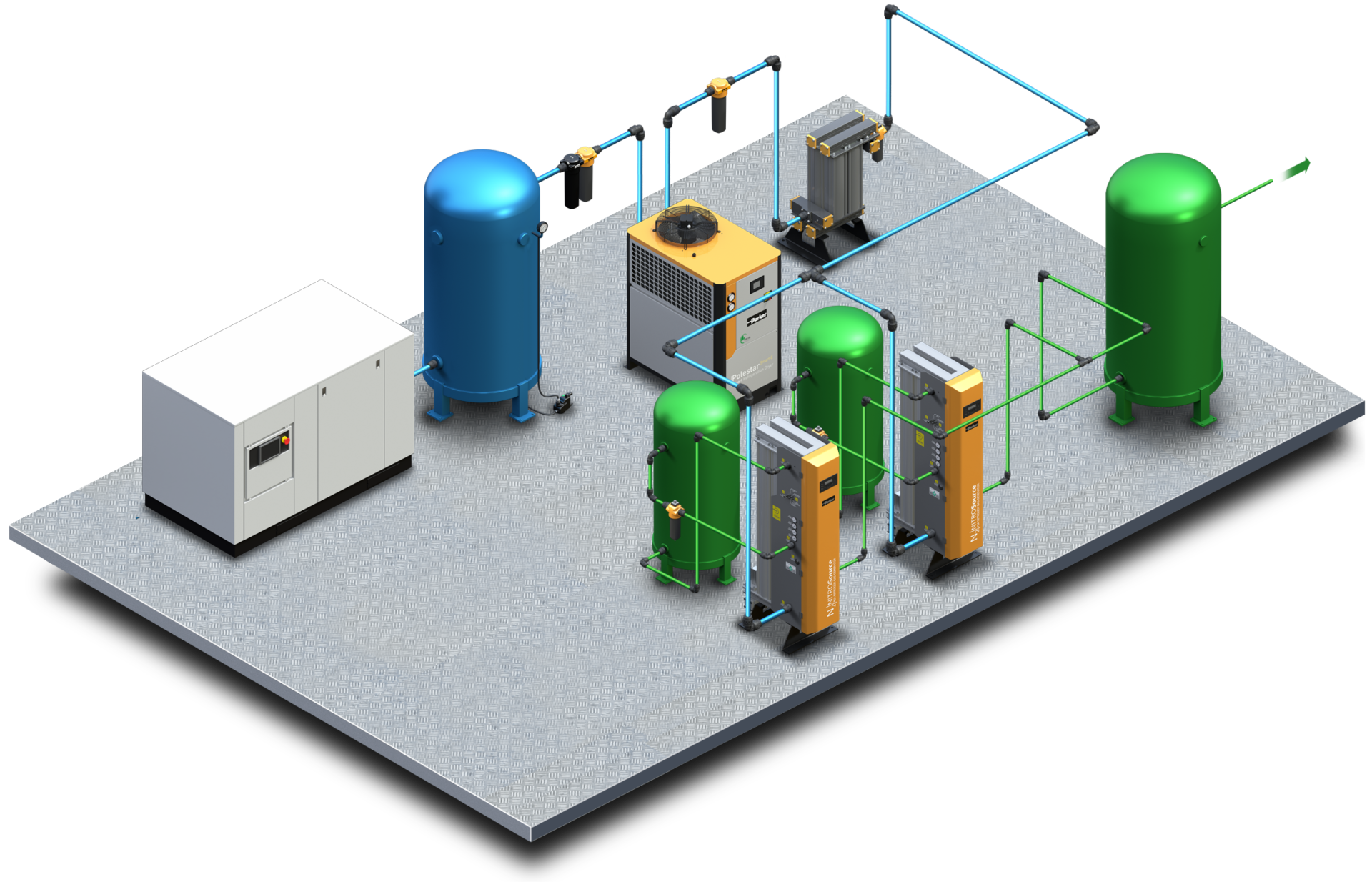

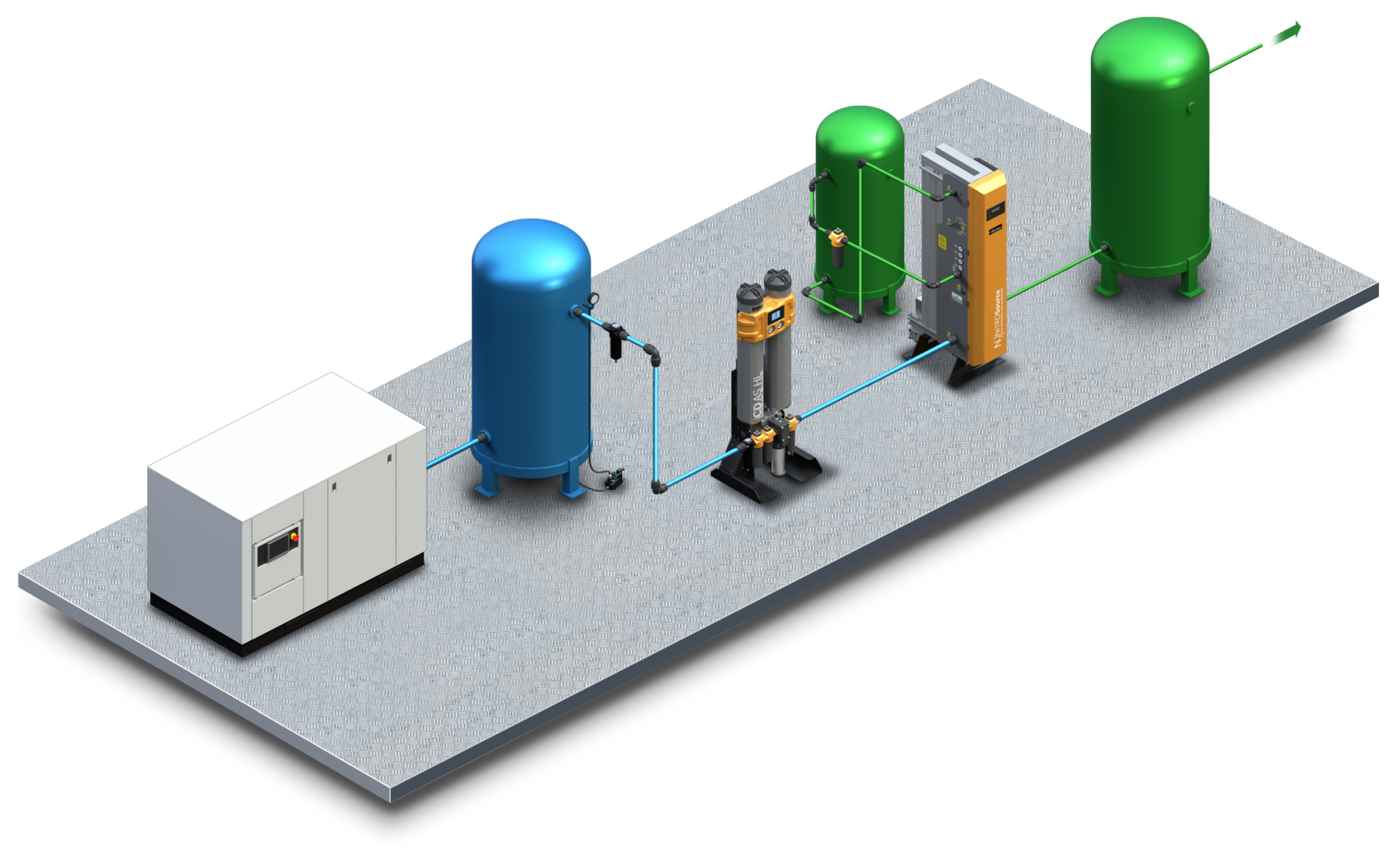

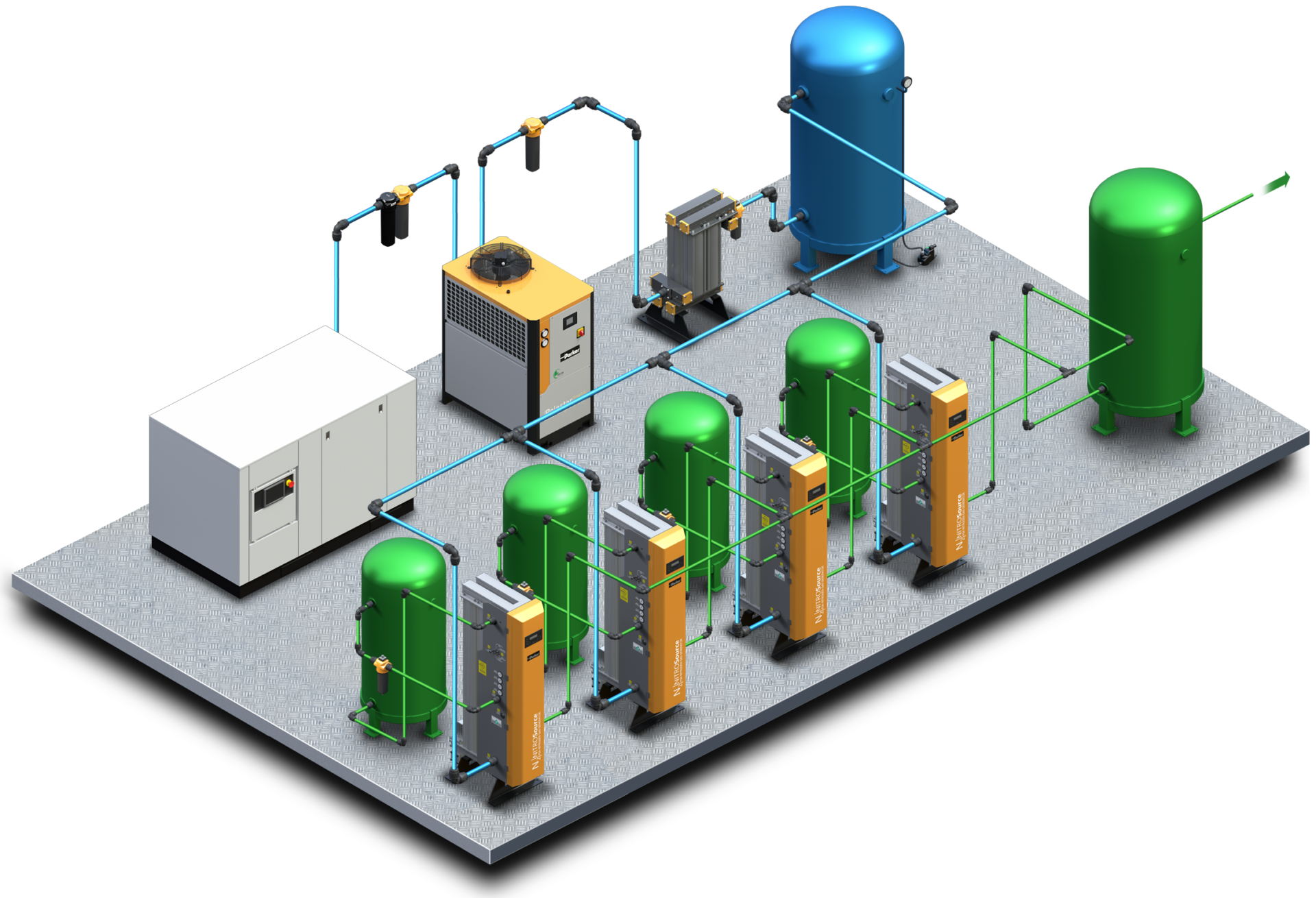

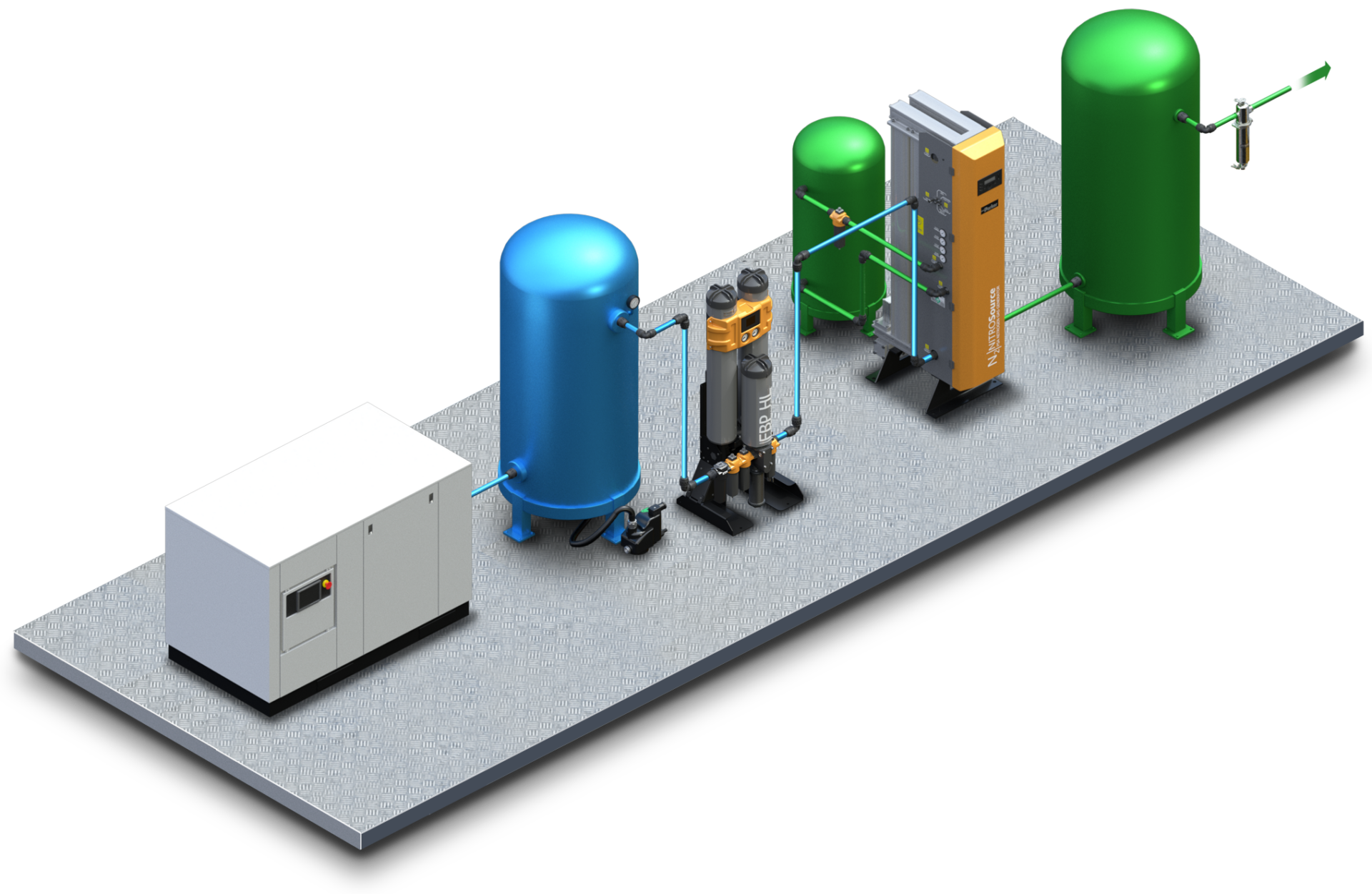

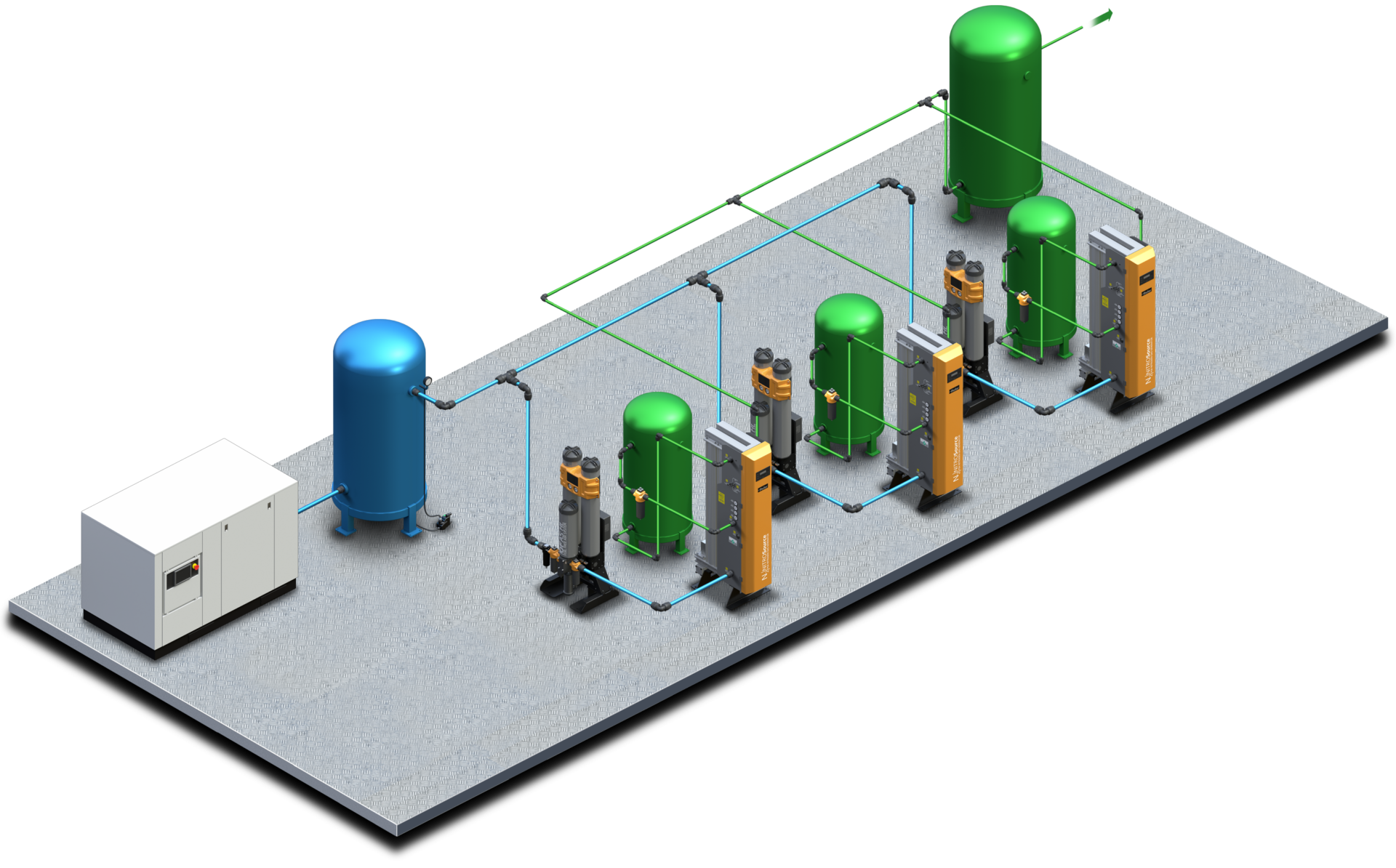

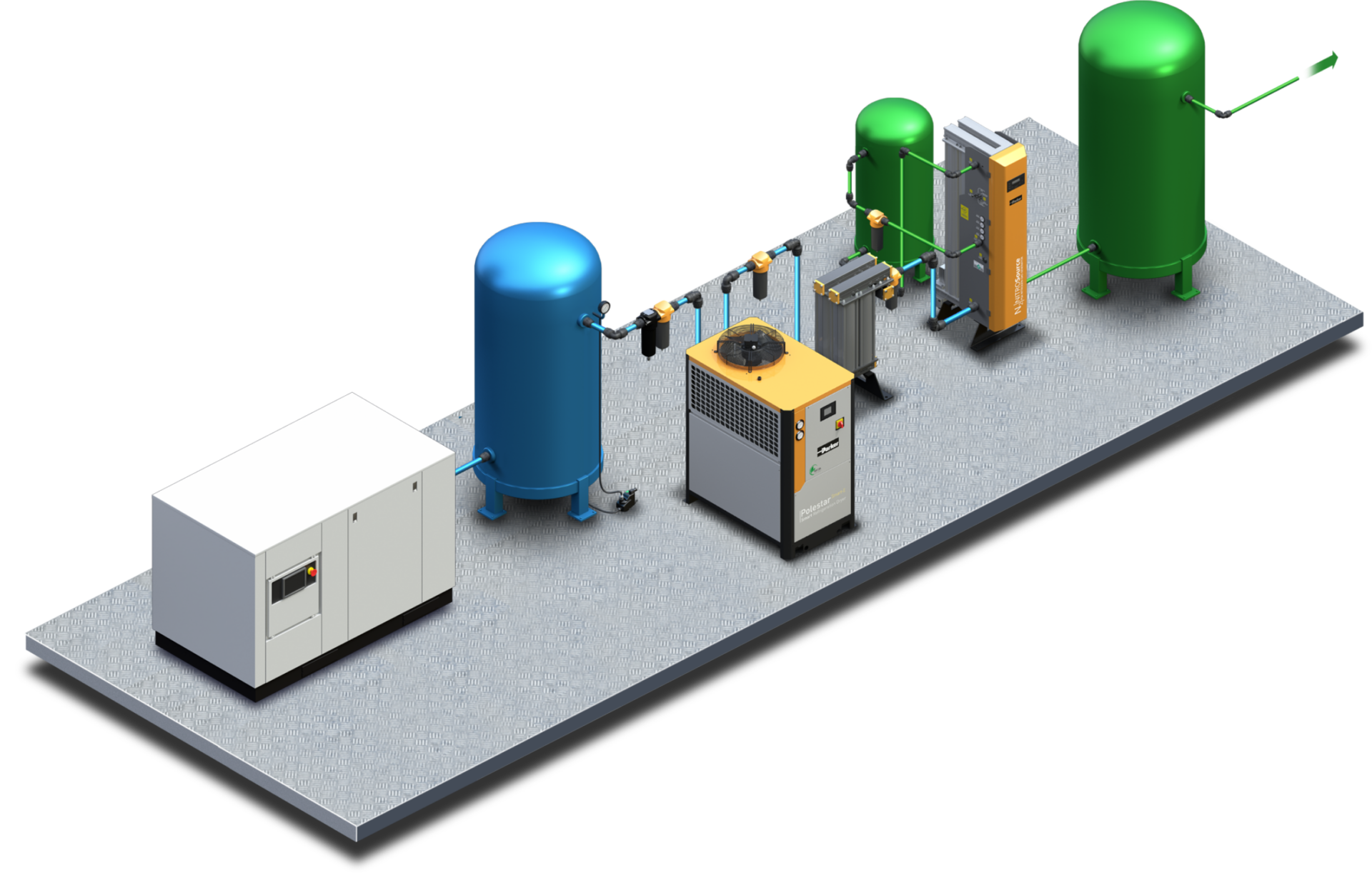

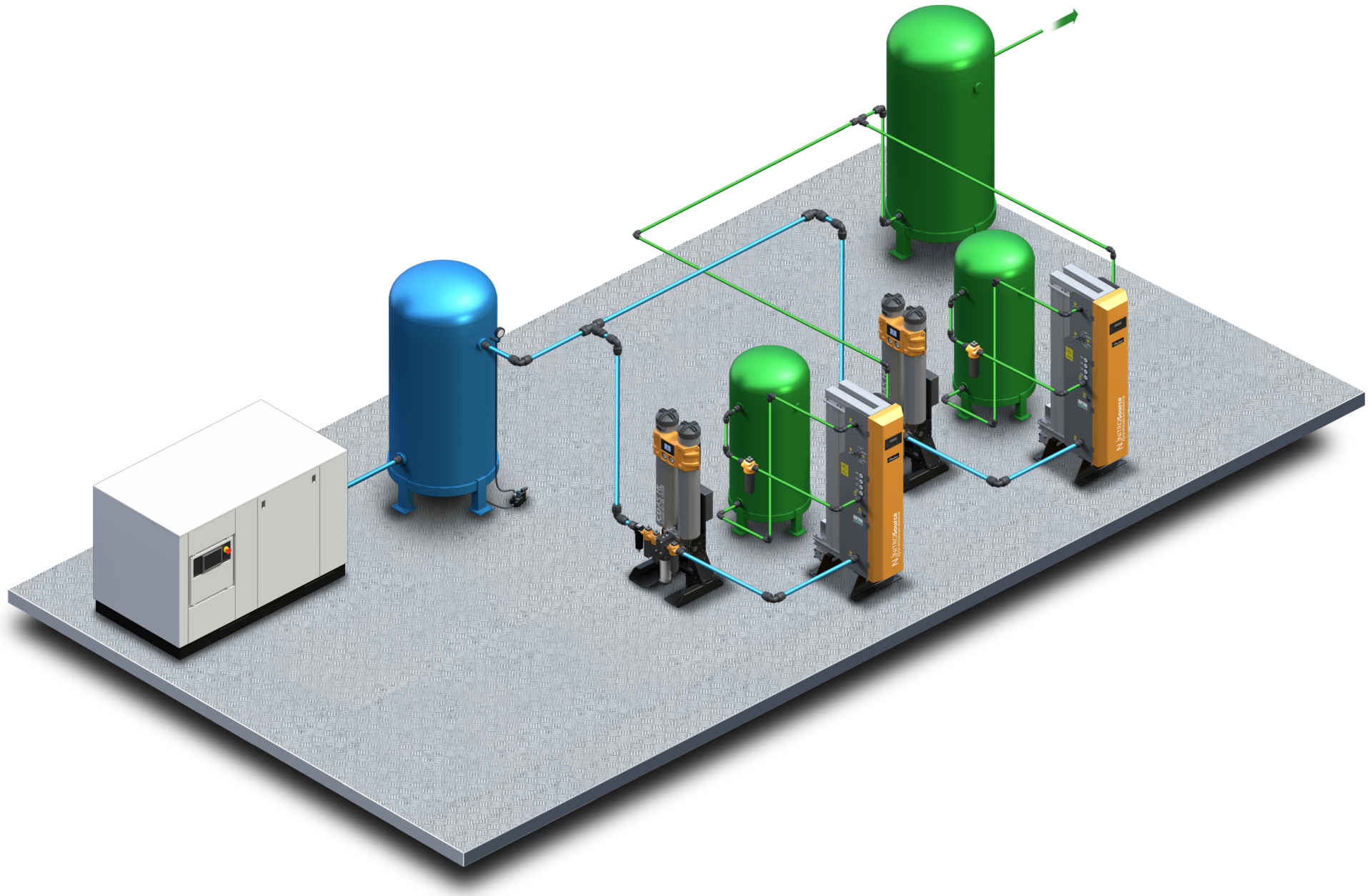

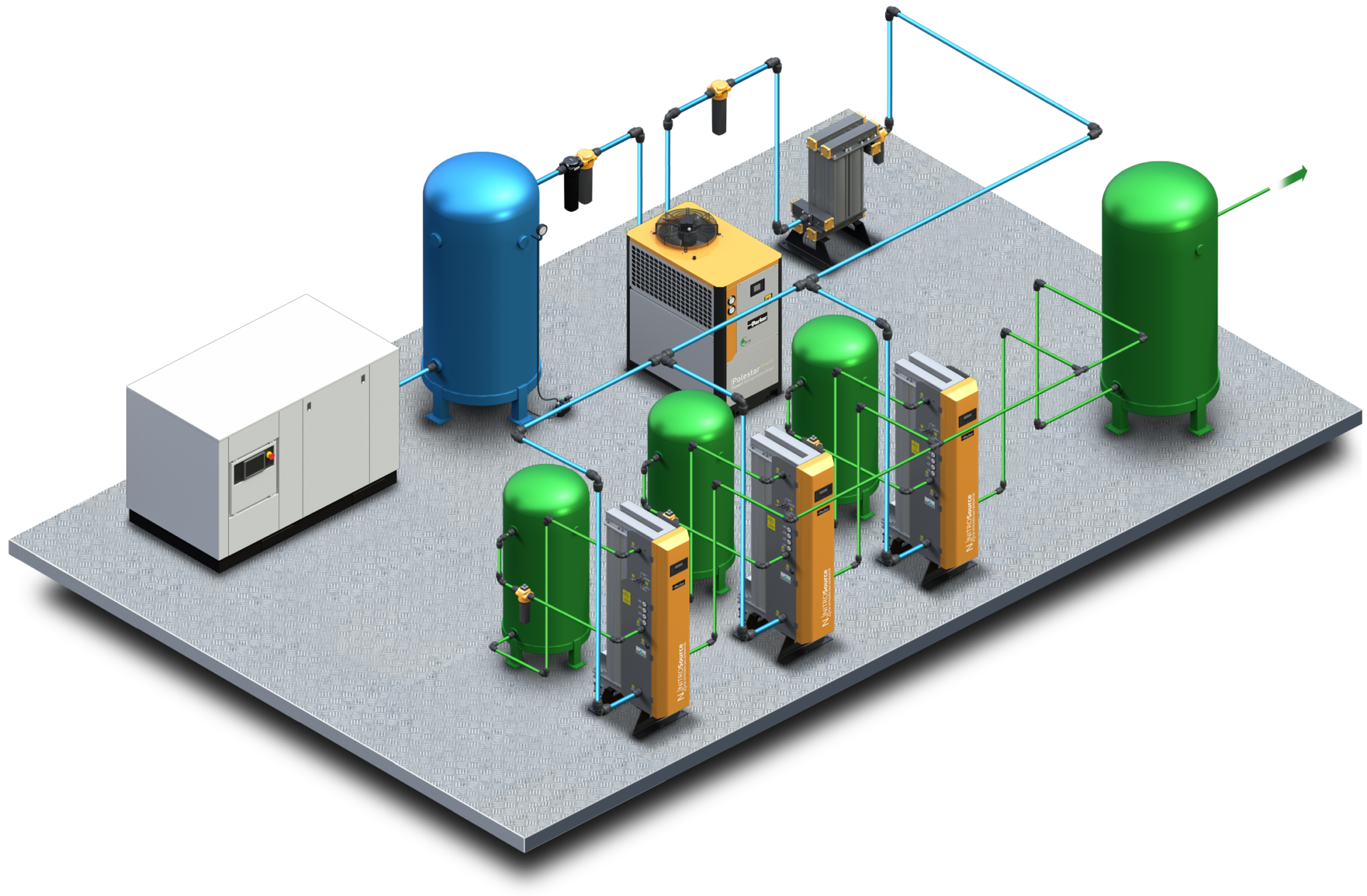

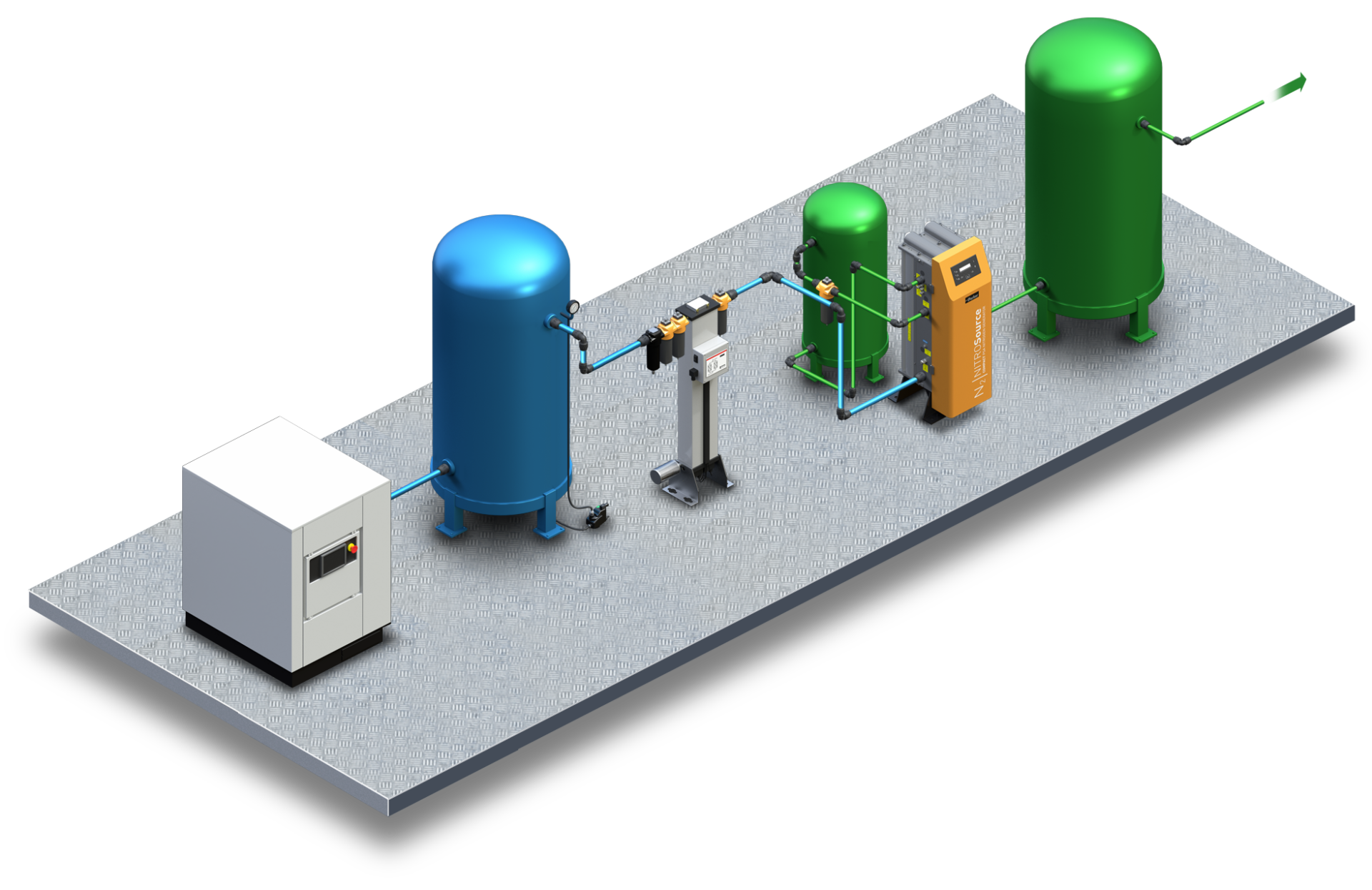

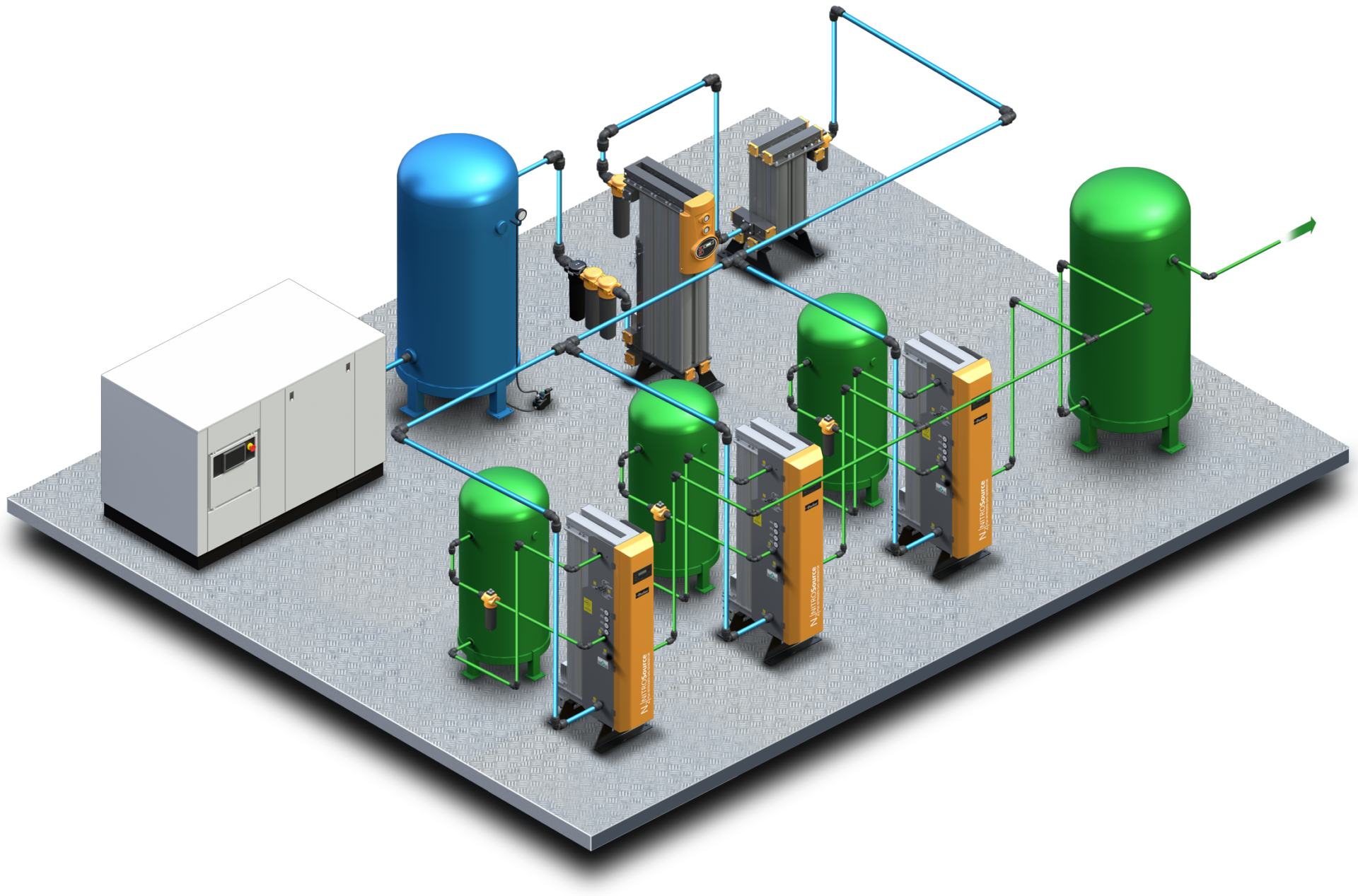

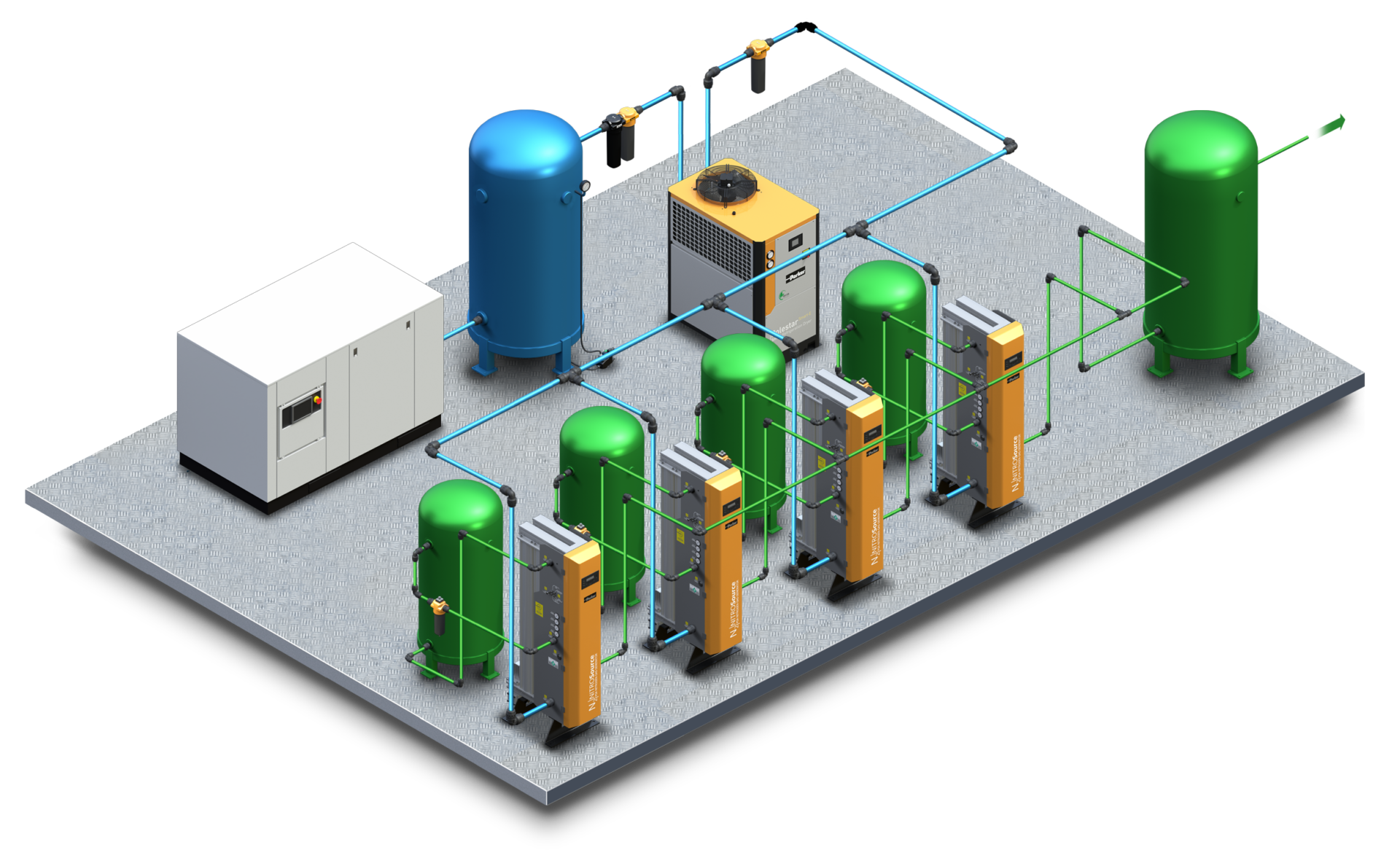

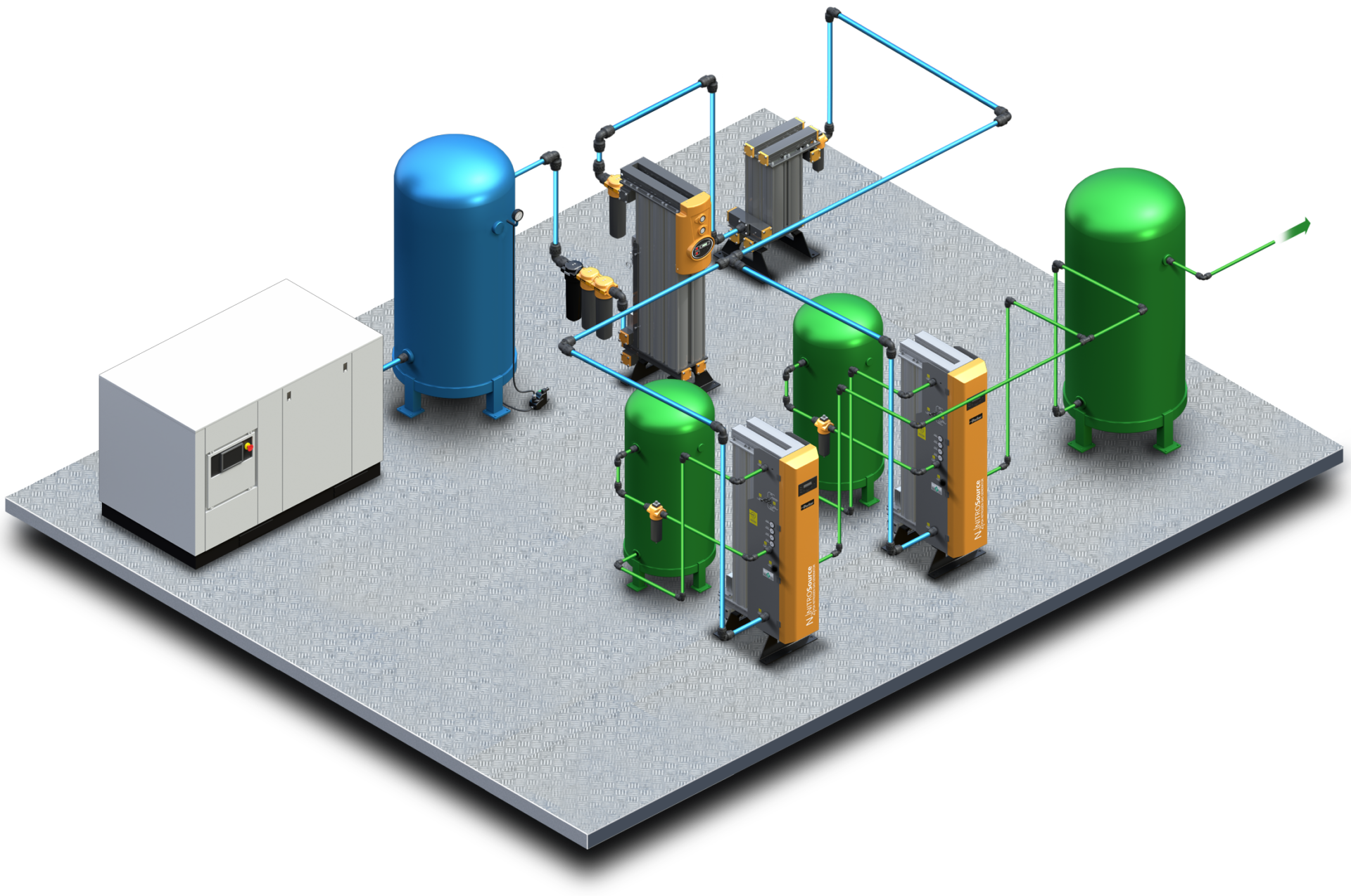

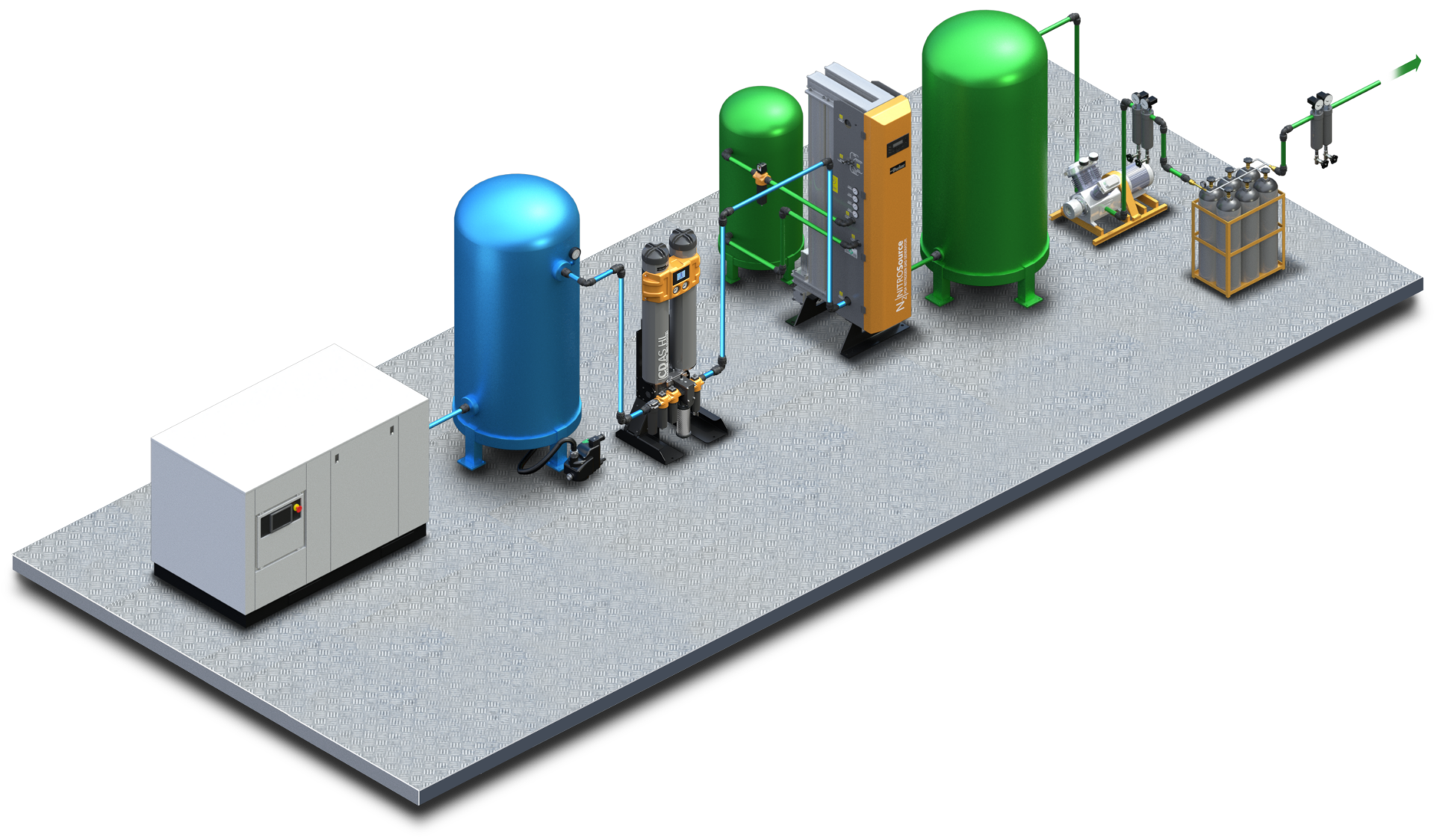

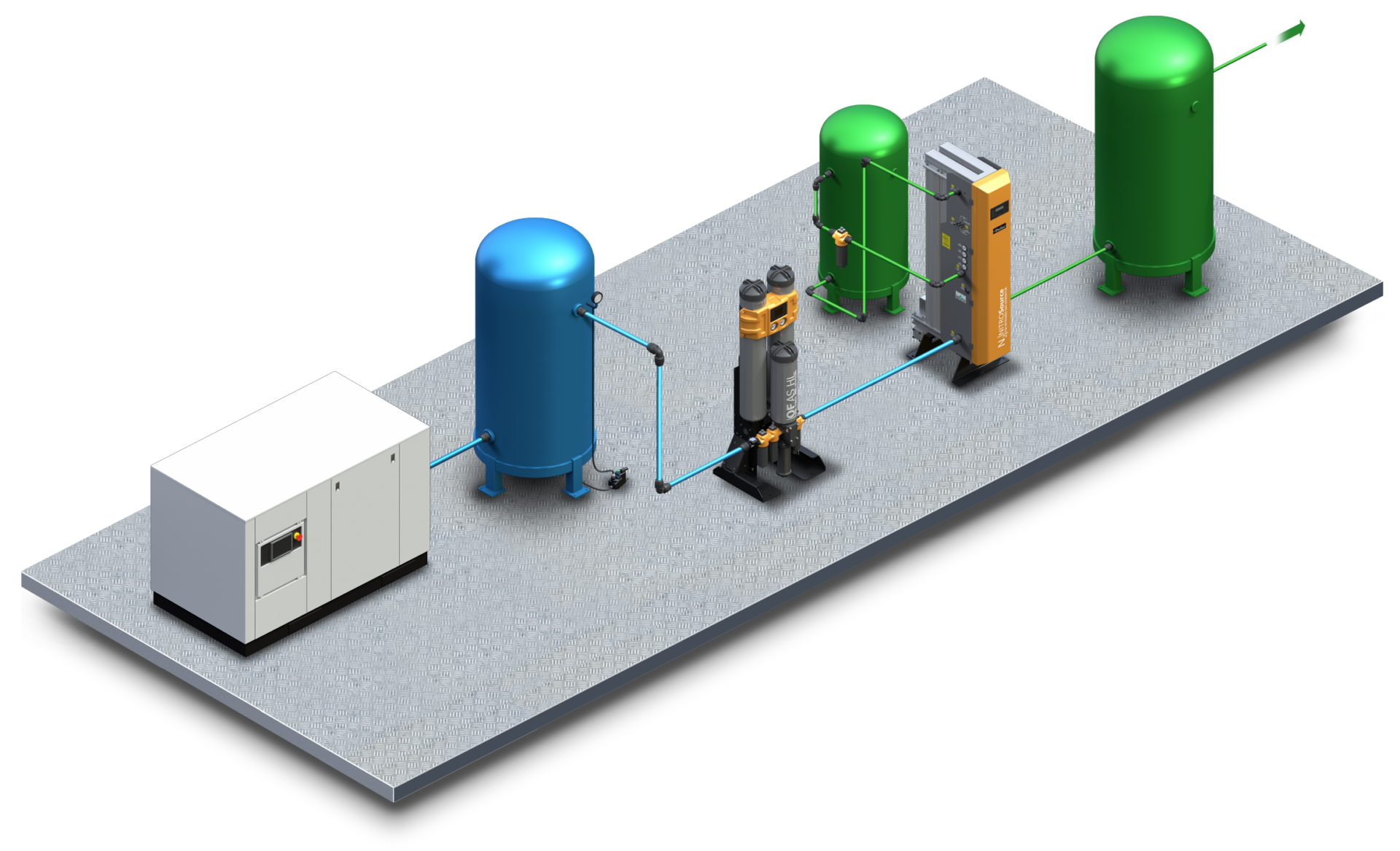

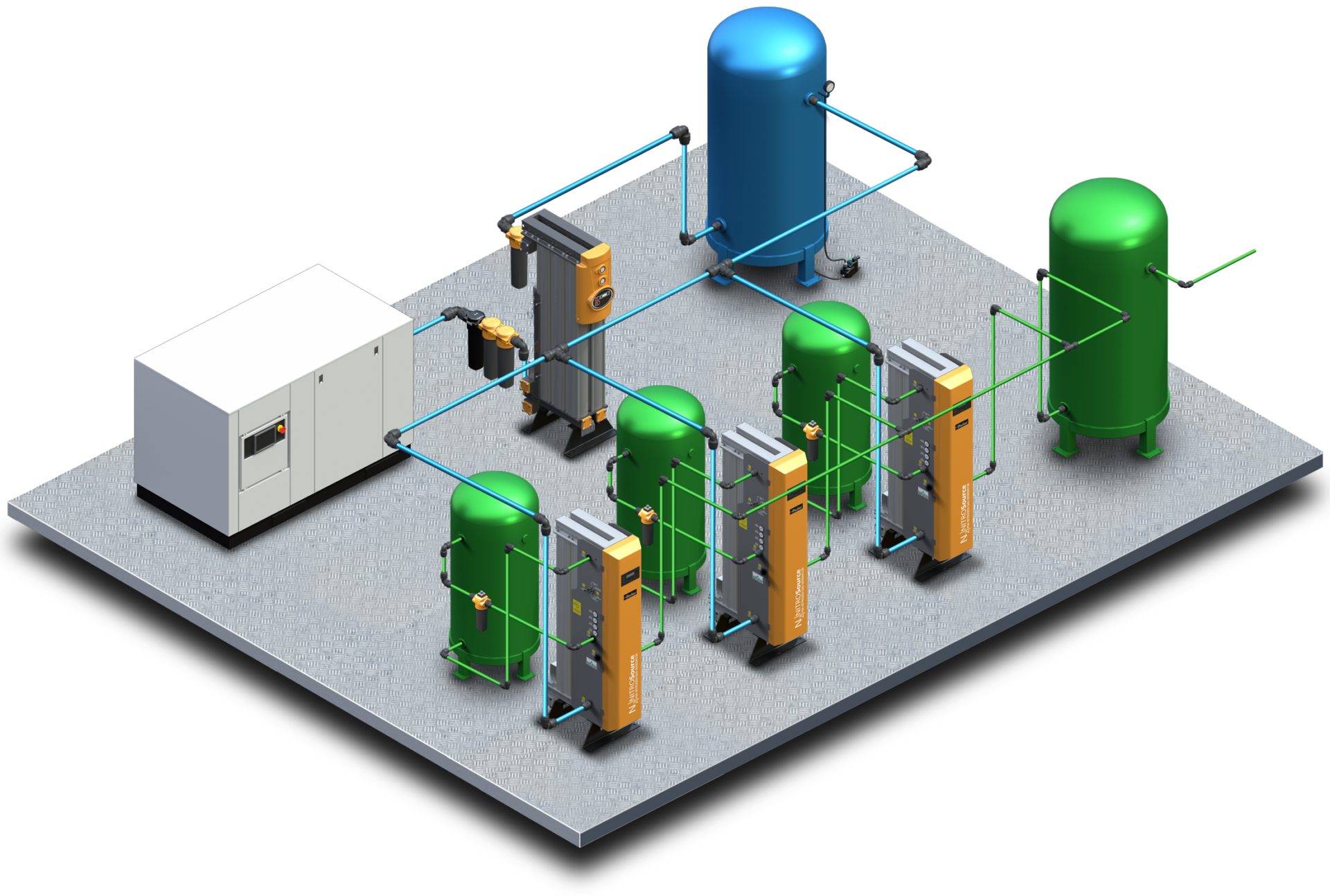

Ref |
Beschreibung |
Ref |
Beschreibung |
|

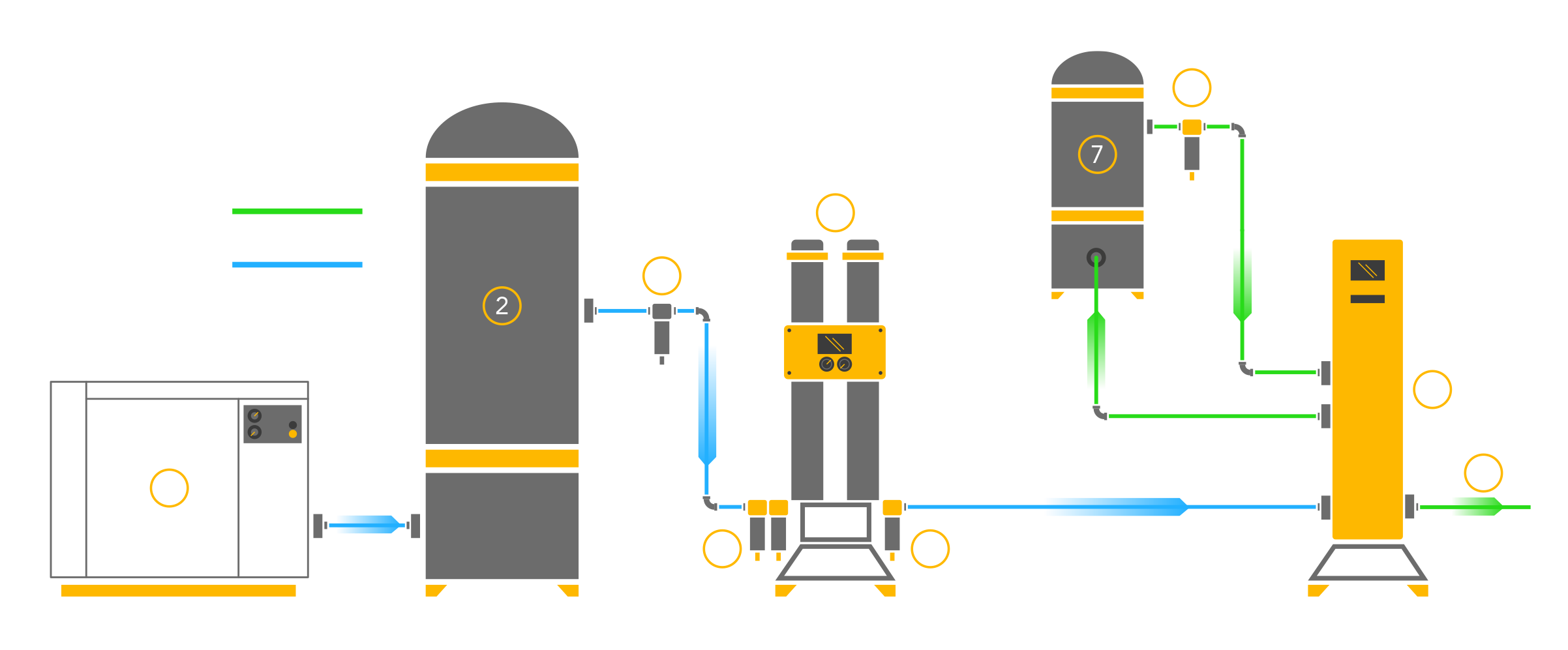

1 |
Kompressor |
6 |
Staubfilter |
|
2 |
Druckluftbehälter komplett mit Sicherheitsventil und Manometer |
7 |
Pufferbehälter |
|
3 |
Wasserabscheider |
8 |
Staubfilter (im Lieferumfang des Generators enthalten) |
|
4 |
Koaleszenzfilter |
9 |
Stickstoffgenerator |
|
5 |
Drucklufttrockner |
10 |
Stickstoffaustritt zur Anwendung |
Parker NITROSource und NITROSource Compact entsprechen der Schutzart IP20 und sind für die Installation in Innenräumen oder anderem Schutz wie einem Container vorgesehen.
Die kompakte Größe ermöglicht die Aufstellung in recht beengten Bereichen, unter Berücksichtigung von ausreichend Platz für Wartungen und Rohrleitungsanschlüssen.
Da Stickstoffgeneratoren während bestimmter Phasen des Betriebes Sauerstoff angereicherte Luft ausstoßen, ist die angemessene Belüftung unerlässlich. Weitere Informationen hierzu erhalten Sie bei Ihrem örtlichen Parker-Händler.
Da die Generatoren hauptsächlich aus stranggepresstem Aluminium bestehen, einem Material, das Wärme sehr gut leitet, ist die Umgebungstemperatur von größerer Bedeutung als die Temperatur der Druckluft. Der minimale und maximale Umgebungstemperaturbereich liegt zwischen 5 und 50°C (41 bis 122°F).
Die Stickstoffgeneratoren können mit werkseitiger, ölgeschmierter Standard-Druckluftversorgung betrieben werden, idealerweise mit drehzahlgeregeltem Schraubenkompressor.
Betriebsdruck von 5 bis 13 barÜ (72,5 bis 188,5 psig) für NITROSource und 5 bis 10 barÜ (72,5 bis 145 psig) für NITROSource Compact.
Die Druckluft kann von einem zentralen oder didiziertem Kompressor geliefert werden.
Geeignete Rohrleitungsmaterialien für die Druckluftzufuhr zum Stickstoffgenerator sind in der Regel verzinkte Gewinderohre oder vorzugsweise Parker Transair-Rohre der blauen Serie.
Für die Stickstoffleitungen zum und vom Puffer sowie zur Versorgung der Anwendung wird grünes Parker Transair für Reinheiten bis zu 50 ppm empfohlen, für Reinheiten darunter bei 10 ppm und 5 ppm wird entfettetes, gelötetes Kupfer oder geschweißter Edelstahl empfohlen.
Außerdem sind Absperrventile erforderlich, um die Wartung und das Trennen der Verbindung bei Bedarf zu ermöglichen. Bitte lesen Sie vor der Installation das entsprechende Benutzerhandbuch für alle Einzelheiten.
NITROSource PSA und NITROSource Compact benötigen für den ordnungsgemäßen Betrieb saubere, trockene und ölfreie Druckluft.
Die genaue Spezifikation für die Eingangsdruckluft hängt von bestimmten Faktoren ab, die für die Anwendung und die Kundenanforderungen relevant sind.
Parker stellt komplette Aufbereitungspakete her, die Kälte-, Hybrid- und Adsorptions-Trocknungstechnologien sowie Partikelfiltration und Öldampfadsorption umfassen.
Für die meisten Anwendungen sind Kältetrockner mit entsprechender Partikelfiltration und OVR Aktivkohleadsorption ausreichend. Bei richtiger Produktauswahl, Installation, Betrieb und Serviceplan gilt für den Stickstoffgenerator eine Garantie von 1+4 Jahren.
Wenn Adsorptionstrockner zusammen mit entsprechender Partikelfiltration und OVR Aktivkohleasdsorption spezifiziert wird, ist eine Garantie von 1+9 Jahren auf CMS und Druckgerät möglich. Außerdem gilt die 1+4-Jahres-Garantie für die anderen angegebenen Komponenten.
Zur Aktivierung der erweiterten Garantie von 4 Jahren den Kauf innerhalb von 180 Tagen nach Rechnungsdatum online unter polewr.com</a >registrieren.
|
Aufbereitungstyp |
ISO8573-1-2010 |
ISO8573. 1-2010 |
ISO8573. 1-2010 |
Jahre Garantie |
|
Kältetrockner (SPS / PSE) & OVR |
|
1+4 |
||
|
Adsorptionstrockner (K-MT / CDAS / MX / MXLE) |
|
1+4* |
||
|
Adsorptionstrockner (KA-MT / OFAS / FBP / MX / MXLE / & OVR |
|
1+9 |
*Für Betrieb bei Umgebungsbedingungen über 35°C (95°F) muss ein OVR verwendet werden.
